A10VSO DR vs. DFR vs. DFLR: Steuerungsunterschiede und technischer Leitfaden

Die Auswahl oder der Austausch einer Bosch Rexroth A10VSO-Kolbenpumpe erfordert die Anpassung der Steuerventilkonfiguration an die genaue Hydrauliklogik der Host-Maschine. Die Steuerungstypen a10vso dfr dflr dr bestimmen, wie die Pumpe ihre Fördermenge bei wechselnden Lasten anpasst. Diese Wahl wirkt sich direkt auf die Systemtauglichkeit und Energieeffizienz aus. In dieser Analyse werden die mechanischen Unterschiede zwischen diesen a10vso-Steuerungstypen anhand offizieller Dokumente aufgeschlüsselt. Verwenden Sie es als Leitfaden für technische Entscheidungen, Feldanpassungen und Kaufentscheidungen.

Die A10VSO-Serie eignet sich für industrielle Umgebungen mit offenem-Kreislauf. Sie unterscheidet sich von der mobilen A10VO-Serie hauptsächlich durch verfügbare Bedienelemente und interne Lagerkonstruktionen. Ingenieure müssen die Verfügbarkeit der Steuerung für jede spezifische Pumpengröße prüfen. Nicht alle Größen unterstützen das komplexe DFLR-Setup. Das Steuerventil fungiert als mechanisches Gehirn der Pumpe. Es leitet unter Druck stehendes Öl zu einem Steuerkolben, der die Taumelscheibe gegen eine Rückstellfeder kippt.

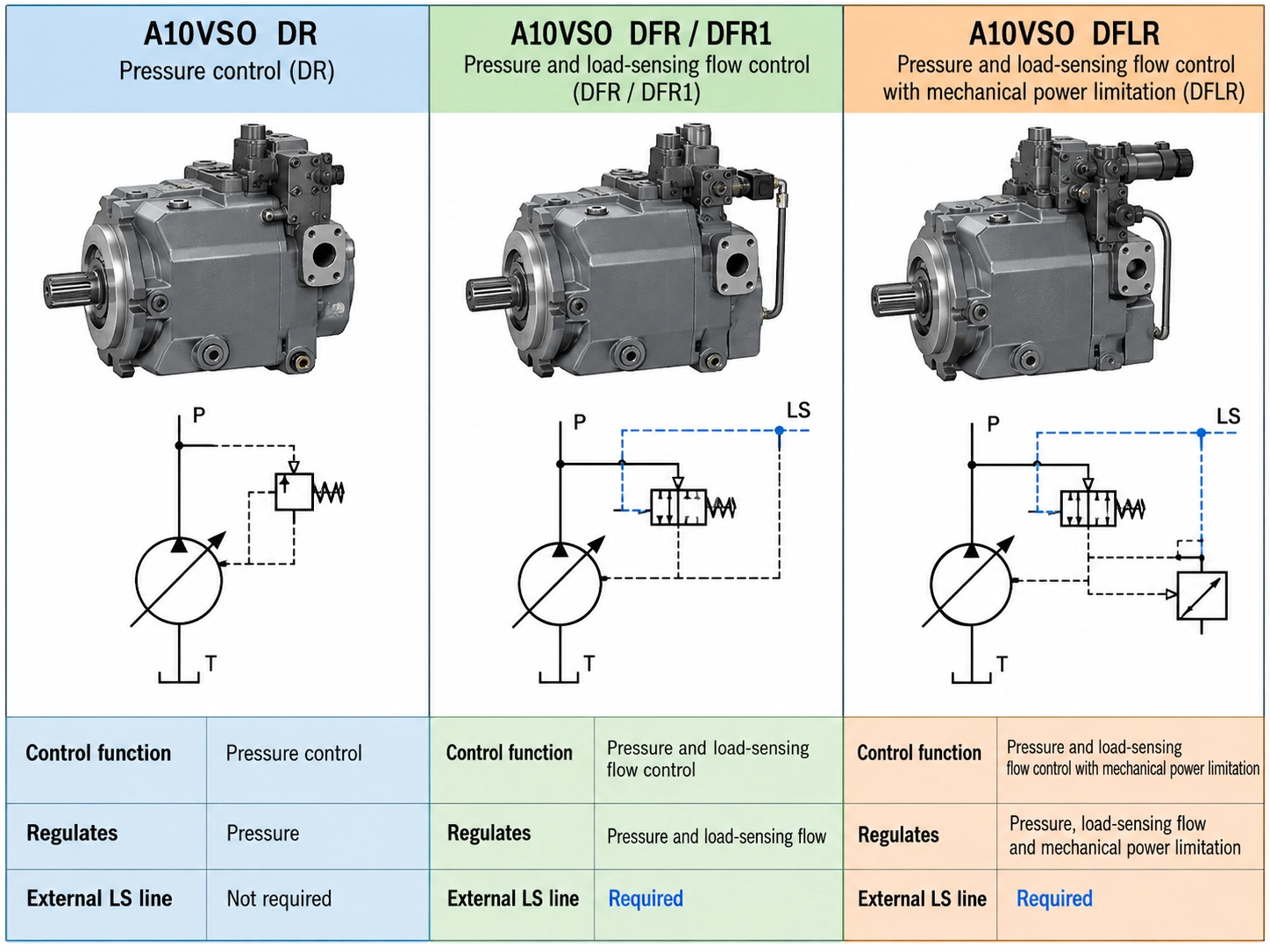

DerDRDas Setup fungiert als Druckregler. Ihre Hauptaufgabe besteht darin, den Systemspitzendruck innerhalb des Arbeitsbereichs der Pumpe zu begrenzen. Sobald der Druck die mechanische Einstellung der Pilotfeder erreicht, verschiebt sich der Steuerkolben. Es leitet Öl in den Steuerzylinder. Dieser Öldruck überwindet die Rückholfeder und verringert den Winkel der Taumelscheibe. Die Pumpenleistung sinkt auf nahezu Null. Dadurch hält die Pumpe den eingestellten Druck, ohne zusätzlichen Durchfluss über ein Überdruckventil abzulassen.

DerDFR und DFR1Setups fungieren als Druck- und Durchflussregler. Sie basieren auf dem Load-Sensing-Verfahren, das in den Dokumenten der Bosch Rexroth AG beschrieben ist. Diese Steuerungen passen die Pumpenleistung genau an den Durchfluss an, den die Aktuatoren benötigen. Dies geschieht mithilfe eines Druckdifferenzsignals, das vom Wegeventil zurück zur Pumpe gesendet wird. Dadurch liefert die Pumpe nur den Förderstrom, der für die aktuelle Bewegung benötigt wird. Dadurch wird die Wärmeentwicklung über den gesamten Arbeitszyklus hinweg reduziert.

DerDFLRDas Setup fügt den Druck- und Durchflussreglern einen mechanischen Leistungsbegrenzer hinzu. Es überwacht kontinuierlich Druck und Durchfluss. Die Steuerung drosselt die Pumpe, wenn der Leistungsbedarf die mechanische Grenze des Antriebsmotors überschreitet. Bei DFLR-Pumpen ist die Überprüfung der werkseitigen Leistungseinstellung zwingend erforderlich. Ein falscher Drehmomentverlauf führt dazu, dass der Elektromotor abgewürgt wird oder die Antriebsleistung ungenutzt bleibt.

Die grundlegenden Mechanismen des Load-Sensings in DFR/DFR1

Load-Sensing-Systeme hängen von einem mechanischen Gleichgewicht über einer Messöffnung ab. Bei den meisten Anordnungen handelt es sich bei dieser Blende um ein Proportional-Wegeventil in der Hauptleitung. Das DFR-Steuerventil erkennt den Druckabfall über dieser externen Öffnung. Es nutzt den durch die Bernoulli-Gleichungen beschriebenen Druckausgleich zur Einstellung der Taumelscheibe. Der Schieber gleicht den Lastdruck plus Federkraft gegen den Pumpenauslassdruck aus, um eine konstante Druckspanne aufrechtzuerhalten.

Wenn sich das Ventil weiter öffnet, sinkt der Druckabfall über der Öffnung kurzzeitig. Durch diese Änderung wird die Spule verschoben und Öl aus dem Steuerkolben entlüftet. Die Rückstellfeder drückt die Taumelscheibe dann in einen steileren Winkel. Die Pumpenverdrängung steigt, bis der Randdruck zurückkehrt. Wenn das Ventil schließt, steigt stattdessen der Druckabfall. Dadurch wird Öl zurück in den Steuerkolben gedrückt, um die Pumpenleistung zu verringern.

Der physikalische Unterschied zwischen DFR und DFR1 betrifft nur den internen Pfad des X-Ports am Steuerblock. Die Standard-DFR-Steuerung verfügt über ein kleines internes Entlüftungsloch. Es verbindet die Load-Sensing-Leitung mit dem Pumpengehäuseablass. Dieses Loch leitet das Load-Sensing-Signal ab, wenn sich das Wegeventil in der Mitte befindet, wodurch die Pumpe auf einen niedrigen Standby-Druck absinkt. Beim DFR1-Setup wird dieses interne Entlüftungsloch vollständig weggelassen. Systeme, die DFR1 verwenden, müssen einen externen Abflusspfad im Ventilblock bereitstellen, um das Signal abzulassen.

Die Überprüfung der Grunddruckwerte ist der erste Schritt bei der Anpassung eines Steuerungstyps an eine industrielle Aufgabe. Die Bosch Rexroth AG gibt für die A10VSO-Baureihen 31 und 32 in den Baugrößen 18 bis 140 einen Nenndruck von 280 bar und einen Spitzendruck von 350 bar an. Für die kleinere Pumpe der Baugröße 10 der Baureihe 52 gibt die Bosch Rexroth AG einen Nenndruck von 250 bar und einen Spitzendruck von 315 bar an.

Diese Steuerungen unterscheiden sich hauptsächlich in den Variablen, die sie regulieren, und den externen Leitungen, die sie ausführen müssen. Der DR benötigt keine externen Pilotleitungen. Es funktioniert als eigenständige Schleife, die nur den eigenen Ausgangsport überwacht. Der DFR benötigt eine dedizierte Load-Sensing-Leitung, die vom Aktuator zum X-Anschluss der Pumpensteuerung führt. Der DFLR benötigt denselben externen Schaltkreis, fügt jedoch eine mechanische Leistungseinstellung hinzu, die zum Motor passen muss. Dadurch wird der Austausch eines DFLR komplexer.

Ingenieure müssen den vorhandenen hydraulischen Aufbau überprüfen, bevor sie eine Ersatzpumpe bestellen. Die Umrüstung von einem DR auf einen DFR erfordert neue Steuerleitungen und geänderte Wegeventile. Durch den Austausch eines DFLR gegen einen DFR wird die Leistungsbegrenzung vollständig aufgehoben. Durch diesen Schalter besteht die Gefahr einer Überhitzung des Elektromotors bei hohem Druck und hohem Durchfluss.

Um die richtige Steuerung auszuwählen, müssen der Arbeitszyklus, die Motorgröße und die Wärmegrenzen der Maschine überprüft werden. Die Pumpensteuerung muss darauf abgestimmt sein, wie die Aktuatoren im Laufe der Zeit Öl ansaugen.

Diese Regeln spiegeln die übliche technische Praxis wider. Dennoch weichen Maschinenbauer aufgrund von Kostengrenzen oder älteren Schaltungsdesigns gelegentlich davon ab.

Der Leistungsbegrenzer im DFLR-Setup dämpft den Steuerkreis zusätzlich. Diese Änderung beeinflusst, wie schnell die Pumpe auf plötzliche Laständerungen reagiert. Wenn ein Wegeventil schnell schließt, muss die Pumpe sofort auf Null herunterfahren. Eine schnelle Reaktion verhindert, dass Druckspitzen nachgeschaltete Teile beschädigen.

Die standardmäßige DFR-Steuerung führt je nach Pumpengröße und Arbeitsdruck in der Regel innerhalb von 20 bis 40 Millisekunden zur Hubreduzierung. Das Öl fließt ohne große Einschränkung direkt vom Vorsteuerventil zum Steuerkolben. Beim DFLR-Aufbau muss das Öl zunächst durch zusätzliche Ventile, Federn und Kanäle im Leistungsblock fließen. Dieses zusätzliche Volumen und der Flüssigkeitswiderstand verzögern die Enthubzeit geringfügig.

In dynamischen Kreisläufen mit schnellem Zyklus kann diese kurze Verzögerung zu Druckspitzen führen, die über die Einstellung des Überdruckventils hinausgehen. Diese Spitzen erzeugen Lärm und beschleunigen den Teileverschleiß. Ingenieure mit strengen Reaktionszielen entscheiden sich häufig für DFR-Steuerungen und verwenden stattdessen größere Motoren. Sie tauschen die Energieeinsparungen des DFLR aus, um eine genauere Druckverfolgung zu erreichen. Bei Standard-Industriemaschinen bleibt der Reaktionsunterschied gering, Hochgeschwindigkeitssysteme mit geschlossenem Regelkreis erfordern jedoch besondere Aufmerksamkeit.

Um diese Ventile vor Ort einzustellen, ist ein kalibriertes Manometer am Pumpenauslass erforderlich. Load-Sensing-Modelle benötigen außerdem ein zweites Messgerät am X-Port. Die Einstellung dieser Ventile ohne geeignete Manometer führt häufig zu Systeminstabilität oder Pumpenausfall aufgrund von Überdruck.

Wartungsteams machen Pumpenausfälle oft auf ein defektes Steuerventil zurückzuführen. Die Hauptursache liegt jedoch in der Regel in Systembedingungen, die dazu führen, dass die Steuerung nicht ordnungsgemäß funktioniert. Wenn sich bei Pumpenabrissen starker Schuhverschleiß oder abgelöste Schuhe zeigen, liegt die Ursache fast immer in einer mangelhaften Schmierung und nicht in einem Defekt im Steuerblock.

Der Austausch einer Steuerungsart gegen eine andere ohne Änderung der Schaltung führt zu Betriebsstörungen und häufig auch zu Schäden an der Maschine. Bei der Installation einer DR-Pumpe in einem DFR-Kreis bleibt die Load-Sensing-Leitung gelöst oder verstopft. Ohne einen Durchflussschieber zum Ablesen des Lastbedarfs bleibt die DR-Pumpe auf voller Leistung, bis der Spitzendruck erreicht ist. Das überschüssige Öl wird über das Überdruckventil abgelassen, wodurch die Flüssigkeit innerhalb von Minuten überhitzt wird.

Durch den Austausch einer DFLR-Pumpe durch eine Standard-DFR-Pumpe wird der Leistungsbegrenzer entfernt, der den Motor schützt. Wenn die Maschine gleichzeitig hohen Druck und hohen Durchfluss benötigt, versucht die DFR-Pumpe, beides zu liefern. Dieser Bedarf zieht zu viel Strom und löst den Hauptschalter aus, was zu plötzlichen Abschaltungen während der Spitzenproduktion führt.

Durch die Verwendung einer DFR-Pumpe in einem für DFR1 gebauten Kreislauf wird das Load-Sensing-Signal innerhalb der Pumpensteuerung an den Tank geleitet. Die Pumpe schafft es dann nicht, einen Standby-Druck aufzubauen. Dadurch reagieren die Ventile zu Beginn einer Bewegung langsam. Diese Austauschfehler führen zu längeren Ausfallzeiten, Geldverschwendung und dem Erlöschen der Herstellergarantien.

Um den richtigen Ersatz zu finden, muss der gesamte Modellcode abgeglichen werden. Pumpen mit identischem Außengehäuse enthalten oft völlig unterschiedliche interne Steuerungen. Die alleinige Abstimmung von Fördervolumen, Montagegröße und Nenndruck stellt nicht sicher, dass die Steuerungen zusammenarbeiten. Das Übersehen des Steuercodes ist der häufigste Kauffehler bei der Hydraulikwartung.

Wenn das Original-Typenschild fehlt oder abgenutzt ist, können Ingenieure den Steuerungstyp anhand der Anschlüsse am Block identifizieren. Ein Block ohne externe Pilotanschlüsse weist auf eine DR-Steuerung hin. Ein Block mit einem externen X-Port zeigt auf ein DFR-, DFR1- oder DFLR-Steuerelement. Ein größeres sekundäres Federgehäuse an der Seite bestätigt einen DFLR-Leistungsregler.

Praktische RFQ-Vorlage für die A10VSO-Beschaffung

Käufer müssen vollständige technische Angaben machen, um sicherzustellen, dass Lieferanten die richtige Pumpe anbieten. Das Weglassen des Steuercodes oder der Leistungseinstellung zwingt den Lieferanten zum Raten. Dieses Rätselraten führt oft dazu, dass das falsche Gerät bestellt wird. In der folgenden Tabelle sind die erforderlichen Felder für a aufgeführtAngebotsanfrageum kostspielige Rücksendungen zu verhindern.
